KV Cache 量化算子：KIVI

[ICML 24]KIVI: A Tuning-Free Asymmetric 2bit Quantization for KV Cache

本文会依照论文叙述顺序，从实际问题入手，完成量化需求挖掘、设计量化策略、实现对应算子的整个路径。

Introduction

KV Cache 是大模型自回归推理中的关键机制。对于每一层 Attention，模型会缓存历史 Token 对应的 Key 和 Value 激活；生成新 Token 时，只需计算当前 Token 的 Query、Key 和 Value，并复用历史 K/V，从而避免重复计算。

但随着序列长度、Batch Size、层数和 KV Head 数增长，KV Cache 会线性占用更多显存，并带来持续的 HBM 读写压力。于是，原本用于加速推理的 Cache 可能成为显存容量和访存带宽瓶颈。

Warning

540B PaLM 模型在进行 batchsize=512 contextlength=2048 推理时，产生的 KV cache 占用可以高达 3TB。

有关 KV Cache 的技术细节，请参考：llm-algo-leetcode-KV Cache 和 KV Cache 原理及代码解析

观察 KV Cache 的显存占用计算公式（FP16 每个元素占用 2 个字节）：

\[ \text{Cache Bytes} = 2 \times \text{Layers} \times \text{batch_size} \times \text{seq_len} \times \text{num_kv_heads}\times \text{head_dim} \times \text{Per_element_bytes} \]

可见影响 KV Cache 占用的因素有很多，模型架构（Transformer 层数，K/V 注意力头数）、数据规模（Batch size、Sequence length）以及存储的数据格式（Per element bytes）。这也指示了优化的不同方向，比如针对模型架构的 MQA、GQA 等改良注意力机制，通过减少 K/V 的独立计算头数来减少产生的缓存量；还有一些看起来很 Fancy 的手段：跨层共享、Token 融合，都能够从不同角度优化缓存占用。这些‘大刀阔斧’的改动或多或少都会对模型架构进行改动，以至于当我们希望在一个确定的模型上进行优化时，不能沿用它们。

Paged Attention 借鉴操作系统分页原理，同样不改动模型，只是把 KV Cache 切成固定大小的块，通过映射表按需存取。是推理优化时最直接、最有效的手段之一。

那么，既然在一次推理过程中，总是有确定的 batchsize 和 seq_len，且模型本身架构也不能调整，上式中能被调整的就只剩下 每个元素的存储占用 Per Element Byte了。

你知道我们会做什么：量化！当激活值从 FP16 降为 INT8，单个元素的占用减半，进而整块缓存占用也能减半。量化总是有代价的，假如简单粗暴地对 KV Cache 进行固定区间量化，随着表示精度的降低，量化误差也会增大。必须考虑一种合理的量化方案，在尽可能保证精度的前提下缩小 Cache 占用。

Step 1: Analyze

如何设计量化方案是一门学问，就像压制常常会降低视频的清晰度一样，将 FP16 的数据降为低比特格式时，会带来无法避免的信息丢失，设计一个适合待量化数据的方案尤为重要，尽可能地减小损失。以下图中的张量为例，简述几种常见的 Min-Max 量化路径：

Note

给定一组数据 X 和量化比特位数 N，可知在 INTN 表示下，可以有 \(2^N\) 个有效数值，通过计算量化步长 \(s = \frac{\max(X) - \min(X)}{2^N}\) 就可以将原来的浮点数映射到有限的有限数值上： \(X_{q} = \text{clamp}(\text{round}(\frac{X-\min(X)}{s}))\) 。

常见的量化手段有 Per-Tensor, Per-token, Per-Channel 三种情况，分别表示沿着张量的不同方向取参考区间。其中，Per-Tensor 表示在整个 Tensor 范围内取最大最小值来确定量化区间，后面二者则是沿着行、列的方向单独统计。不难看出，在量化位数一定的情况下，区间内极差越大，量化步长就会越大（为了在有限步数中覆盖更大的数值范围），每个量化格点的表示能力就越模糊，容易出现更多原本不同的值被映射到相同的格点上，带来更大的信息损失。在应用场景中，没有一定‘哪种最好’的概念，需要根据待处理的 Tensor 自身数值特征来确定。

沿着每一行观察样例 Tensor，会发现每个 Token 在不同维度上的数值总是波动很大；沿着每一列观察 Tensor，会发现虽然也会出现较大变异的数值（离群点），但相比行方向，已经表现出了一定的规律：尤其是 Channel 4。这就说明在这种情况下，Per-Channel 会比 Per-Token 量化数值上更加稳定。

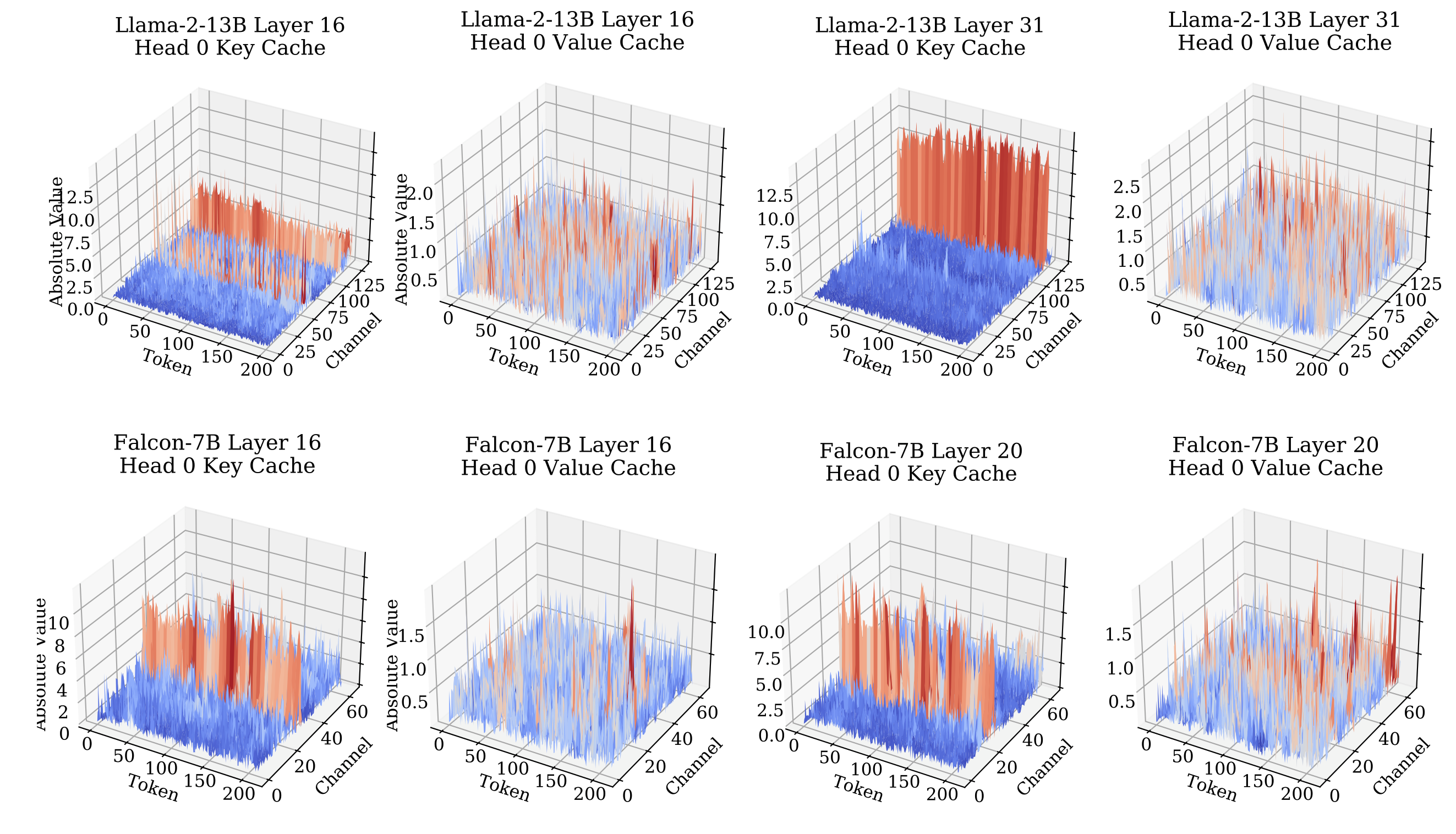

既然如此，对 KV Cache 的数值分布情况分析也是必要的，这是 KIVI 作者在论文中呈现的结果：

"We observe that in key cache, some fixed channels exhibit very large magnitudes, whereas in value cache, there is no significant pattern for outliers."

既然 K 和 V 表现出了不同的数值特性，那就自然地尝试将它们分别沿着更稳定的维度量化：K - Per Channel, V - Per Token. 先把已经确定要尝试的方案敲成代码。这里额外使用了分组量化的逻辑，简单来说就是在沿着方向划分张量的同时，不一次性沿着这个方向取出所有数值，每次只整合 group_size 个元素。对于 Per Channel 的 K ，在特定 Channel 上每组包含了 group_size 个 Token 的该 Channel 数值，组内共享一组量化参数，以更细粒度地保障数值稳定性。对于 V 的 Per Token 量化，过程类似不再赘述。

def quant_kcache(k: torch.FloatTensor, group_size: int, bits: int):
    assert len(k.shape) == 4
    shape = k.shape
    B, nh, T, D = shape

    assert T % group_size == 0
    num_groups = T // group_size
    new_shape = (B, nh, num_groups, group_size, D) # Token 分组

    max_int = 2 ** bits - 1
    data = k.view(new_shape)
    mn = torch.min(data, dim=-2, keepdim=True)[0]
    mx = torch.max(data, dim=-2, keepdim=True)[0]
    scale = (mx - mn) / max_int # 步长
    data = data - mn # 归一化
    data.div_(scale)
    data = data.clamp_(0, max_int).round().to(torch.int32) # 映射

    data = data.view(shape)
    code = pack_tensor(data, bits, pack_dim=2) # 我们稍后会讲到。
    return code, scale, mn

Step 2: Simulate

目前为止，这只能算是实现了量化的第一步：模拟映射。为什么是模拟？请注意我们的 quant 函数将 torch.float16 数值映射到了 torch.int32 格式，尽管在数字范围上，确实表示它们用了更少的位数，但实际的占用不减反增，每个元素占用的字节从 2 bits 翻倍成 4 bits，并且还引入了不少 fp16 的量化缩放参数。不过好消息是，量化后的张量数值确实被压缩到了我们指定的位数表达范围内，比如指定 bits=2 ，可用的整数值就只有 0, 1, 2, 3，即便它们是 int32，无非是一长串 0 后面跟两个有效位（不考虑符号的情况下）。

所以接下来要做的，就是真正让存储省下来。一个 int32 元素有 32 个单元格，每个有效元素只使用其中 2 个，相当于原来一个元素的位置可以塞进去 32 / 2 = 16 个量化元素！如何做到这一点也并不复杂，我们用 pack_tensor() 每次给 16 个量化元素分配 32 个格子中的其二，让他们按顺序排铺开，这样就实现了用一个 int32 元素实际容纳 16 个 int2 元素。

def pack_tensor(data, bits, pack_dim)
    shape = data.shape
    feat_per_int = 32 // bits
    assert bits in [2,4,8], "Only 2, 4, 8 bits are supported"
    assert shape[pack_dim] % feat_per_int == 0, "Dimension length must be divisible by number of features per int"

    code = torch.zeros(shape[:packdim] + (shape[pack_dim] // feat_per_int,) + shape[pack_dim+1:],
                    dtype=torch.int32,
                    device=data.device)
    i = 0
    row = 0
    unpacked_indices = [slice(None)] * len(data.shape) # 指向待打包元素
    packed_indices = [slice(None)] * len(data.shape) # 指向已打包容器
    while row < code.shape[pack_dim]:
        packed_indices[pack_dim] = row # 每次打包 1 个int32容器
        for j in range(i, i + (32 // bits)):
            unpacked_indices[pack_dim] = j # 每次取 1 个元素
            code[packed_indices] |= data[unpacked_indices] << (bits * (j - i))
        i += 32 // bits # 下一批元素
        row += 1 # 下一个容器
    return code

有了存进去的操作，在运算时也需要从容器中取出来，unpack_tensor 就是 pack_tensor 的反向操作，代码就不展开讨论了。

这里标记一下 pack_dim 这个概念。代码中可以看出，data 的形状是 [B, nh, T, D] 的，沿 Token 维度 Pack，在 2-bit 情况下每 16 个 Token 的量化 code 被编码到一个 int32 中，物理形状变为 [B, nh, T/16, D]，但逻辑上仍然表示原来的 T 个 Token。这里的 T/16 来自 feat_per_int=32//bits，表示存储 word 数量的减少

Step 3: Design

现在，我们成功实现了一条低比特存储路线，也已经可以通过推理时的数值变化情况评估设计的方案效果，可也只是实现了存储部分。在当前的模型进行计算时，仍然不得不进行 int2 packs - unpack - dequant - fp16 torch.matmul，相比原来的 fp16 tensors - torch.matmul 正常推理过程还多了额外的解包、反量化和各种 Tensor 搬运的开销，因此推理效率反而会更慢。这一切都是因为我们自创了一个非标准的 packed code 数据结构，它不被任何运算单元熟悉，只能先被转换为支持的数据类型再送入单元运算。

因此，必须设计并实现在运算层面生效的算子，使 GPU Kernel 可以直接接受 packed code + quant scales，能像进行浮点数矩阵乘法一样原生地支持自定义的运算方式。

教程 Triton 章节 中深入介绍了基于 Block 编程的高性能算子实现中间层工具，我们在此就使用这一工具实现上述量化方案的算子，真正走向高性能的低比特存储和计算。

前文讨论的 min-max quant, pack 函数均需要重做 triton 版本以提供高性能支持，但实现逻辑相差不大，就不再展开，具体请参考代码；而负责解包、反量化的 unpack, dequant 函数则不再被需要，这两个过程需要被整合到矩阵乘法算子中，使之能直接接受量化数值并在内部解包、反量化、计算。

我们重点关注处理量化张量的矩阵乘法算子，它本质上仍然做的是 \(C = A \times B\) 乘法，但在量化 kv cache 的前向过程中，传入算子的 A, B 分别是 fp16 Tensor 和 packed low-bit Tensor；为了在内部执行反量化，与量化相关的参数也要被传入：scales, mn, mx, bits, group_size。在算子内部，会一边根据量化参数复原被打包的低比特数据到浮点精度，一边进行浮点精度的矩阵乘法计算，还要确保让运算和搬运同时进行，避免性能浪费。（实际上这时就不存在独立的 Dequant 过程，也不会产生需要较长时间暂存的大规模 fp16 中间数值。）

另外，在 Attention 中，实际运行了两轮矩阵乘法：\(A = Q \times K^T\) 和 \(O = A \times V\) 在我们前面的量化假设下，KV 都保持了相同的 2-bit 精度，这两轮乘法可以看作是同样的 [fp16] matmul [packed int2] 精度乘法，只需要设计一个统一算子，在不同调用时传入不同参数，且矩阵的尺寸会发生变化。

在 Prefill 阶段，输入包含多个 Token，Attention 计算具有较大的矩阵维度，KIVI 仍使用 FP16 matmul 或 FlashAttention 完成主要计算；计算结束后，再将已经生成的 KV Cache 划分为低比特部分和 FP16 residual 部分。进入 Decode 阶段后，每次只处理一个新 Token，历史 KV Cache 成为主要的显存和访存瓶颈，此时通过 qbvm_kernel 直接读取 packed low-bit 数据，在 kernel 内完成解包、反量化和点积累加，从而避免显式恢复完整 FP16 Cache。也就是说，KIVI 的低比特算子重点优化的是 Decode 阶段，而 Prefill 阶段负责生成并初始化这份压缩 Cache。

一个较好的算子会采用 Python Wrapper + GPU kernel 的分层设计，分别负责计算流程的不同阶段： 1. Wrapper 负责前期整理：准备参数，设定配置，启动 kernel。 2. Kernel 执行实际运算：管理线程，纯粹的计算。

考虑到尝试传入算子的还包含不同量化配置下的特定量化参数，有必要也采取这样的分层设计，让外层 Wrapper 接管顶层 Torch 传入的 fp Tensor 和 packed int Tensor，整理成合适规格后与参数一起递交 kernel 启动运算。

def triton_bmm_fA_qB_outer(group_size: int,
                        fA: torch.FloatTensor,
                        qB: torch.IntTensor,
                        scales: torch.FloatTensor,
                        zeros: torch.FloatTensor,
                        bits: int) -> torch.FloatTensor:
    # Compute matrix: C = query x key
    # fA: (B, nh, M, K) fp16
    # qB: (B, nh, K, N // feat_per_int) int32
    # scales: (B, nh, K, G) fp16
    # zeros: (B, nh, K, G) fp16

这里传入的 qB 应是已经过转置的 K 矩阵，因此打包后的 Token 维度变为了最后一维，同时量化参数 scales 与 zeros 也保持与 qB 的分组布局对应。第一步要先还原出 B 中实际有多少个元素，这里不需要真正解包，只算出数量好让后续算子知道总数即可；然后遵循批量矩阵运算的逻辑，保留最后两个维度展平张量的批次 B 和注意力头数 nh，算子会接收分块后的后两个维度数据进行元素乘和累加。

def triton_bmm_fA_qB_outer(...):
    B, nh, M, K = fA.shape

    feat_per_int = 32 // bits
    N = qB.shape[-1] * feat_per_int # 解包后的尺寸
    flatten_B = B * nh

    fA = fA.view(-1, M, K)
    qB = qB.view(-1, K, qB.shape[-1]) # 展平
    scales = scales.view(flatten_B, scales.shape[-2], scales.shape[-1])
    zeros = zeros.view(flatten_B, zeros.shape[-2], zeros.shape[-1])

接下来我们来聊对大的矩阵的计算逻辑。熟悉矩阵乘法的你一定了解矩阵乘法是可以拆分成分块乘法的组合，并且每个块之间都是互相独立的，这也是矩阵乘法可以通过并行计算加速的原因。对于每个小块来说，它只需要关心自己需要的数据并计算，当所有的小块都完成了自己部分的计算，整个矩阵的计算也就完成了。

这个逻辑讲起来很通顺直观，也正是 triton 的设计逻辑，在使用 triton 实现算子时，实际上关心的是如何分块、每个块上如何计算，用同一种写法‘广播’到每个子块上，他们全都会进行相同的行为，自动完成并行计算的过程。所以我们看一下在使用 KV Cache 的情况下进行一批单 Token Decoing 的过程中，哪些过程是可并行的、我们想让算子做什么：

在 Decode 阶段，针对单个 Token 的 Attention 计算中，Query 的长度为 M=1。这意味着所谓的矩阵乘法 \(Q \times K^T\)，本质上退化成了 n=1 的向量矩阵乘法。因此，我们的 Triton 算子目标非常明确：

1. Grid 并行切分：将 Batch 与 Head 的组合 flatten_B = B * nh 以及 Key 的历史 Token 维度（N）切分成若干个并行处理的 Block。每个 Block 负责计算当前 Query 向量与局部历史 Key 向量切片的点积。

2. K 维循环累加：沿隐藏维度 K 以 BLOCK_K 为步长进行循环。在片上（SRAM）分块读取低比特量化的 Key、解包、反量化为 FP16，并与分块读取的 Query 执行乘与累加。

下面我们补全 Wrapper 的后半段逻辑：分配输出 Tensor、定义网格配置并启动 Kernel。

def triton_bmm_fA_qB_outer(
    group_size: int,
    fA: torch.FloatTensor,
    qB: torch.IntTensor,
    scales: torch.FloatTensor,
    zeros: torch.FloatTensor,
    bits: int,
) -> torch.FloatTensor:
    B, nh, M, K = fA.shape

    feat_per_int = 32 // bits
    N = qB.shape[-1] * feat_per_int  # 恢复出逻辑 Token 序列长度
    flatten_B = B * nh

    fA = fA.contiguous().view(flatten_B, M, K)
    qB = qB.contiguous().view(flatten_B, K, -1)
    scales = scales.contiguous().view(flatten_B, scales.shape[-2], scales.shape[-1])
    zeros = zeros.contiguous().view(flatten_B, zeros.shape[-2], zeros.shape[-1])

    # 输出 C: [flatten_B, M, N]，此处 M = 1
    c = torch.empty((flatten_B, M, N), device=fA.device, dtype=fA.dtype)

    # 块划分超参数
    BLOCK_M = 16  # Query 维度通常补齐到 16 满足硬件对齐
    BLOCK_N = 64  # 每个 Block 负责计算 64 个 Key Token 的点积
    BLOCK_K = 32  # 隐藏维度每次迭代步长

    # 定义 2D Grid: (M 维方向块数, N 维方向块数, Batch * Heads)
    grid = (
        triton.cdiv(M, BLOCK_M),
        triton.cdiv(N, BLOCK_N),
        flatten_B,
    )

    _qbvm_kernel_fA_qB[grid](
        fA, qB, c,
        scales, zeros,
        M, N, K,
        # Strides 参数传入，用于计算硬件显存指针偏移
        fA.stride(0), fA.stride(1), fA.stride(2),
        qB.stride(0), qB.stride(1), qB.stride(2),
        c.stride(0), c.stride(1), c.stride(2),
        scales.stride(0), scales.stride(1), scales.stride(2),
        zeros.stride(0), zeros.stride(1), zeros.stride(2),
        group_size=group_size,
        bits=bits,
        BLOCK_M=BLOCK_M,
        BLOCK_N=BLOCK_N,
        BLOCK_K=BLOCK_K,
    )

    return c.view(B, nh, M, N)

Step 4: Kernel

现在可以开始实现执行计算的核心了：编写 Triton Kernel 时，重点关注坐标系统与指针偏移计算，每个 Kernel 会在被分配到每个执行实例上后（Program instance）通过 tl.program_id 获取自身所处的块索引，并以此生成当前线程块负责加载的数据地址掩码，进一步获取计算所需的块数据。

对于我们要实现的低比特 Kernel 来说，和普通的计算流程唯一的不同点就是 Global Memory 里的 B 矩阵是按 int32 紧凑打包的，每个 32-bit 寄存器装了 16 个 2-bit 数据。如何让 Kernel 能够直接使用读取的 int32 数据自行解包执行运算，说最核心的问题。

先来看看单个量化值如何在寄存器内还原： 对于 INT2，应表现出仅有两位有效数值，因此掩码（Mask）是 0x3。每个元素从最低位开始各占用两个有效位，在打包时按次序推入 32 位存储容器，第 j 个元素的真实低比特值就是 (packed_val >> (j * bits)) & mask。还原出整数之后，再与对应的 scale 和 zero 结合，反量化出浮点数。

知道了单个量化值如何恢复，接下来就要让这个过程在每个计算块上执行。Wrapper 将 Batch 和 Head 合并后，按 grid=(flatten_B, triton.cdiv(N, BLOCK_N)) 启动算子。每个 program 处理一个 Batch/Head 下连续的 BLOCK_N 个输出位置，至于每个位置需要沿 K 累加多少次，则由 program 内部的循环完成。这样分工的好处是，各个 program 的输出区域互不重叠，不需要在计算结束后再合并多个 program 的部分和。

pid_batch = tl.program_id(axis=0)
pid_n = tl.program_id(axis=1)

feat_per_int = 32 // bits
offs_n = pid_n * BLOCK_N + tl.arange(0, BLOCK_N)
offs_k = tl.arange(0, BLOCK_K)

# 定位当前 Batch/Head 的起点
a_ptr = a_ptr + pid_batch * stride_abatch
b_ptr = b_ptr + pid_batch * stride_bbatch
c_ptr = c_ptr + pid_batch * stride_cbatch
scales_ptr = scales_ptr + pid_batch * stride_scales_b
zeros_ptr = zeros_ptr + pid_batch * stride_zeros_b

# 逻辑输出列对应的存储容器、bit 槽位和量化分组
packed_n = offs_n // feat_per_int
shifter = (offs_n % feat_per_int) * bits
group_n = offs_n // groupsize
bit_mask = (1 << bits) - 1

accumulator = tl.zeros((BLOCK_N,), dtype=tl.float32)

这里的 offs_n 是当前 program 负责的逻辑输出列，比如 pid_n=1、BLOCK_N=64 时，它包含的就是 [64,65,...,127]。对于普通矩阵，我们可以直接用这些列坐标读取元素，但 packed 矩阵需要再走一步：先找到容器，再找到容器内的槽位。因此代码中同时保留了 packed_n 和 shifter，前者决定读取哪个 int32，后者决定从中取出哪几个 bit。以 2-bit 的逻辑列 19 为例，19//16=1，说明它在第 1 个 int32 中；(19%16)*2=6，说明需要右移 6 位再与 0011 做按位与。

有了这些坐标，就可以沿 K 维度分批读取数据。对于 QK 计算，K 对应 Head Dimension，每一轮读取一部分 Channel；对于 AV 计算，K 对应历史 Token 数，每一轮读取一部分 Token。虽然含义不同，但是计算形式是一致的：取出 [BLOCK_K,1] 的 A 和逻辑上 [BLOCK_K,BLOCK_N] 的 B，恢复 B 的浮点数值后，逐元素相乘，再沿第一维求和，得到当前 K 分块对 BLOCK_N 个输出位置的贡献。

至此，我们终于得到了完整的自定义 Kernel 代码：

for pid_k in range(0, tl.cdiv(K, BLOCK_K)):
    k = pid_k * BLOCK_K + offs_k
    valid_b = (k[:, None] < K) & (offs_n[None, :] < N)

    a_ptrs = a_ptr + k[:, None] * stride_ak
    b_ptrs = (
        b_ptr
        + k[:, None] * stride_bk
        + packed_n[None, :] * stride_bn
    )
    scale_ptrs = (
        scales_ptr
        + k[:, None] * stride_scales_k
        + group_n[None, :] * stride_scales_g
    )
    zero_ptrs = (
        zeros_ptr
        + k[:, None] * stride_zeros_k
        + group_n[None, :] * stride_zeros_g
    )

    a = tl.load(a_ptrs, mask=k[:, None] < K, other=0.0)
    b_packed = tl.load(b_ptrs, mask=valid_b, other=0)
    scale = tl.load(scale_ptrs, mask=valid_b, other=0.0)
    mn = tl.load(zero_ptrs, mask=valid_b, other=0.0)

    # 解包、反量化后立即参与计算
    b_int = (b_packed >> shifter[None, :]) & bit_mask
    b = b_int * scale + mn
    accumulator += tl.sum(a * b, axis=0)

走到这里，前面设计的 packed 数据格式终于有了与之配套的计算过程：量化整数以紧凑形式保存在显存里，Kernel 每次只读取当前块需要的部分，在片上完成解包和反量化，随后立即参与乘法与归约。相比先恢复整份 FP16 Cache 再调用矩阵乘法，这条路径省去了完整反量化张量的显存写入和再次读取，也把原来多个独立操作的启动开销合并到一次 Kernel 调用中。但压缩比例并不等于加速比例，实际收益还取决于 scale 和 mn 的访存、位运算开销、块大小以及 GPU 资源占用。至此，我们完成了一条能直接消费低比特 KV Cache 的算子实现。
